主墻板厚	120mm×5
邊板厚	50mm×2
設備總壓力	1600T
油缸規格及數量	400mm，5只
提升缸	150*2只
工作有效行程	170mm
設計壓力	25mpa
電機功率	15-18.5kw
工作臺面	4000mm
外型尺寸	高2500mm長4000m寬1500mm

1、該機由焊接機架、油缸液壓系統，電器控制系統組成。操作可自動、手動、壓力可調節。
2、總壓力1900T，油缸數量與柱塞直徑6只×￠400.提升缸2只。工作有效行程160mm。實際操作中一般將壓力表壓力最高設定20mpa，設計壓力25pa。
3、液壓機的外形尺寸高約2900mm，長約4500mm，寬約2000mm。兩邊墻板內控工作臺長約4100mm，寬約440mm，厚76mm以上，電機功率15-18.5kw，有關尺寸以液壓機示意圖為準。
4、由于所有的金屬在壓制中存在反彈情況，其多與少取決于金屬的硬軟、厚薄，與液壓機沒有直接關系。一般在實際使用中，可在下模底面兩頭，上模頂面的中間段墊上所需的鐵皮進行調節。

開式門框液壓機主要特點與配置

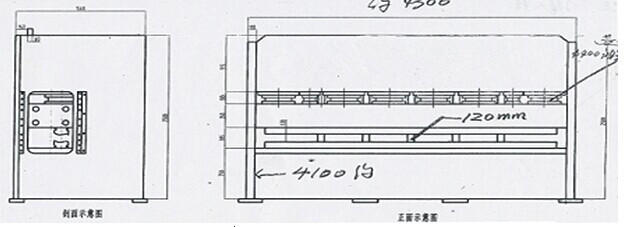

                                       示意圖
1、整個機架實心厚鋼板穿插焊接，較合理的機架墻板厚度，邊板50厚，中間墻板80厚；
2、較佳的油缸點位與整個機架的力學機構布局；
3、高精雙導軌及同步軸裝置，機器性能更加穩定可靠；
4、PLC程序電器控制，湖州機床廠生產的液壓插裝閥快總成；
5、外觀設計美觀大方，操作方便。

開式門框液壓機主要特點和配置

                                                     示意圖
1、整個機架實心厚鋼板穿插焊接，較合理的機架墻板厚度，邊板50mm厚，5塊中間墻板120mm厚，工作形成170mm；
2、油缸點位與整個機架的力學機構布局；
3、高精雙導軌及同步軸裝置，機器性能更加穩定可靠；
4、模具、壓制產品長度不受壓制機限制，可伸出壓機外；
5、PLC程序電器控制，液壓插裝閥快總成；
6、外觀設計美觀大方，操作方便；
7、整機焊接后工作于軌道面經銑鏜大型機床加工。
